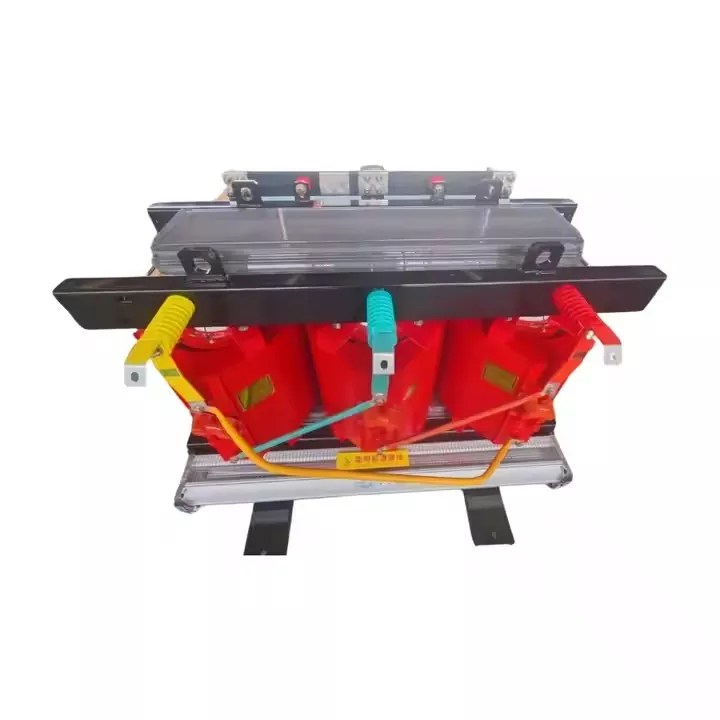

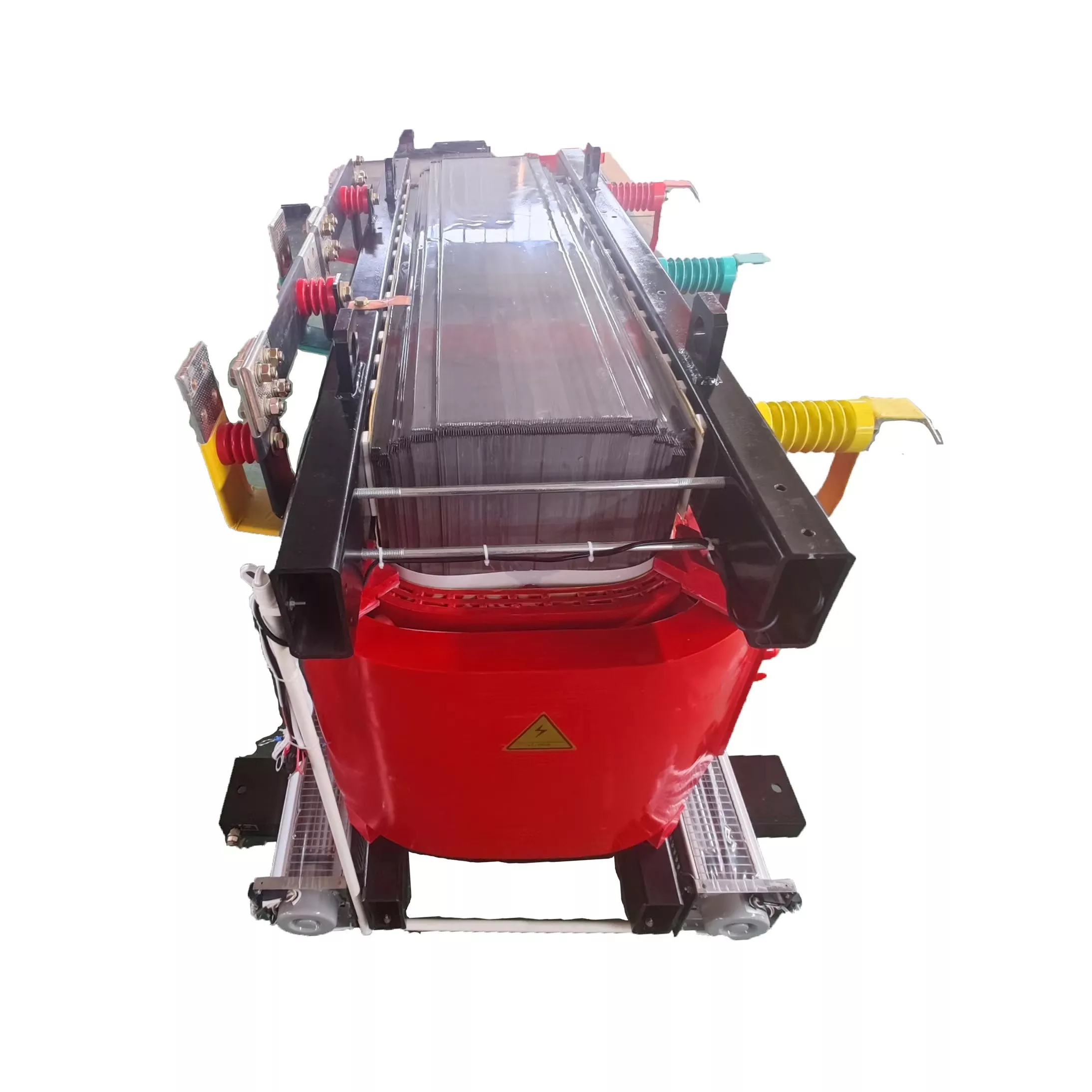

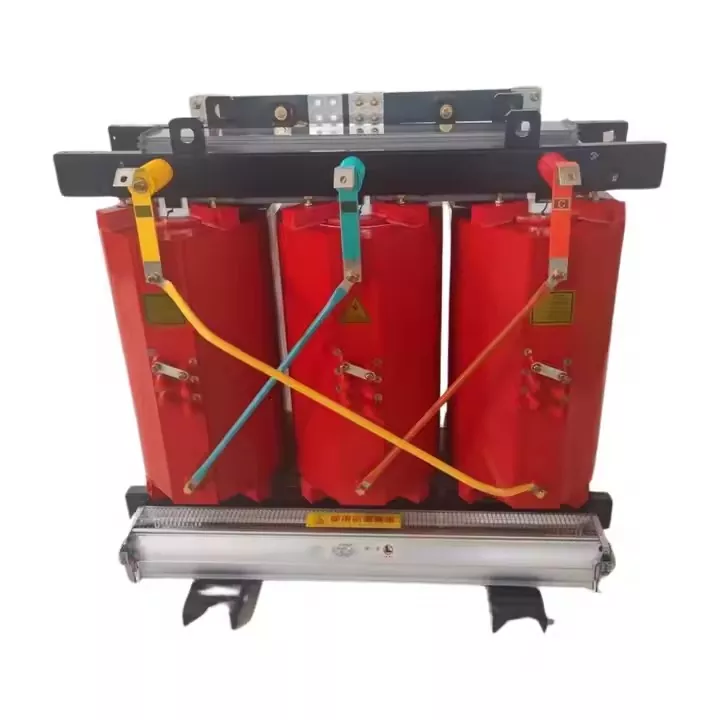

De SCB11 800KVA 10KV droge type distributietransformator vervaardigd door Lugao Power Co., Ltd. is ontworpen om een efficiënte stroomverdeling te bieden en tegelijkertijd de veiligheid en milieuduurzaamheid te verbeteren. De SCB11 -serie maakt gebruik van geavanceerde vacuümgietcoilwikkelingstechnologie om minimale verliezen en optimale energie -efficiëntie te garanderen. De transformator is geïsoleerd met hoogwaardige epoxyhars, die vlamvertragend is, zelfverblijvend en uitstekende vochtweerstand heeft, waardoor het ideaal is voor installatie in omgevingen met hoge veiligheidsnormen.
De SCB11 800KVA 10KV droge type distributietransformator vervaardigd door Lugao Power Co., Ltd. is een betrouwbare en veilige oplossing om aan de moderne stroomverdelingsbehoeften te voldoen. De SCB11 -serie maakt gebruik van geavanceerde isolatie en vacuümdruk Impregnation (VPI) -technologie om uitstekende diëlektrische eigenschappen, betere thermische stabiliteit en superieure mechanische sterkte te bieden. De transformator is ontworpen om verliezen van no-load te verminderen, de energie-efficiëntie te verbeteren en ervoor te zorgen dat de consistente spanningsoutput voor een breed scala aan distributietoepassingen.
De epoxy-ingekapselde wikkelingen zijn vlamvertragend en zelfverblijvend, waardoor de transformator veilig is voor gebruik in dichtbevolkte gebieden of waar brandbeveiliging vereist is. De SCB11 -transformator beschikt ook over een geavanceerd natuurlijke lucht (AN) koelsysteem dat stabiele prestaties zorgt zonder dat externe koelventilatoren nodig zijn, waardoor onderhouds- en bedrijfskosten worden verlaagd. Met zijn robuuste constructie en eenvoudige installatie is de SCB11 800KVA 10KV droge type distributietransformator geschikt voor een breed scala aan toepassingen, waaronder industriële faciliteiten, commerciële complexen, krachtcentrales en infrastructuurprojecten.
| Capac | Hoog | Kraan | Laag | Vector | Impe | Wegen | Extern | Extern |
| Ity (KV | Spuit | Bereik | Spuit | Groep | dans | t | Afmetingen | Afmetingen met |
| A) | e | (%) | e | e | (Kg) | (Mm) | Behuizing (mm) | |
| (KV) | (KV) | |||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 2,5 ± 5 |
0,4 | Dyn11 Yyn0 |
4 |
270 | 590 × 500 × 640 | 1000 × 900 × 1050 |
| 50 | 360 | 620 × 550 × 670 | 1000 × 900 × 1050 | |||||
| 80 | 510 | 680 × 580 × 710 | 1050 × 950 × 1100 | |||||
| 100 | 570 | 720 × 600 × 720 | 1100 × 950 × 1150 | |||||
| 125 | 600 | 860 × 650 × 850 | 1250 × 1000 × 1300 | |||||
| 160 | ± 2 × 2. 5 ± 5 |
730 | 900 × 710 × 890 | 1300 × 1050 × 1350 | ||||
| 200 | 850 | 940 × 750 × 980 | 1300 × 1100 × 1500 | |||||
| 250 | 980 | 960 × 770 × 1030 | 1300 × 1100 × 1550 | |||||
| 315 | 1130 | 1020 × 790 × 1060 | 1400 × 1150 × 1550 | |||||
| 400 | 1330 | 1060 × 880 × 1100 | 1450 × 1200 × 1600 | |||||
| 500 | 1480 | 1080 × 900 × 1160 | 1450 × 1200 × 1700 | |||||
| 630 | 6 | 1580 | 1200 × 920 × 1150 | 1550 × 1200 × 1700 | ||||
| 800 | 1910 | 1260 × 920 × 1260 | 1600 × 1200 × 1800 | |||||
| 1000 | 2260 | 1320 × 940 × 1300 | 1700 × 1250 × 1800 | |||||
| 1250 | 2660 | 1380 × 950 × 1380 | 1750 × 1250 × 1900 | |||||
| 1600 | 3180 | 1460 × 1120 × 1490 | 1850 × 1400 × 2000 | |||||
| 20000000000000000000 | 3600 | 1490 × 1120 × 1620 | 1900 × 1450 × 2200 | |||||
| 2500 | 4220 | 1520 × 1120 × 1760 | 1950 × 1500 × 2200 | |||||
| 3150 | 5000 | 1600 × 1120 × 1860 | 2000 × 1550 × 2300 | |||||
| 4000 | 6300 | 1680 × 1120 × 2150 | 2100 × 1600 × 2600 |
1.De hoogte boven de zeespiegel is lager dan 1000m.
2. Hoogste luchttemperatuur +40ºC
3. De hoogste dagelijkse gemiddelde luchttemperatuur +30 ° C
4. De hoogste jaarlijkse gemiddelde luchttemperatuur+20V
5. Laagste buitenluchttemperatuur 25 ° C
6. Installatielocatie: geschikt voor installatie in gebieden vrij van brand- of explosiegevaar, significante vervuiling, chemische corrosie of overmatige trillingen, hetzij binnen of buiten.
1. Werk in binnen gespecificeerde limieten: +40ºC (hoogste luchttemperatuur), +30ºC (hoogste dagelijkse gemiddelde) en +20 ° C (hoogste jaargemiddelde).
2. Geschikt voor droge type transformatoren op hoogtes onder 1000m. Overweeg uitersten: -25ºC (laagste buitentemperatuur).
Ventilatie:
3. ADEQUATE Luchtstroom is essentieel voor transformatoren van droge type om warmte af te voeren.
4. DRY -type transformatoren zijn bestand tegen vocht; beschermen tegen langdurige blootstelling aan hoge luchtvochtigheid.
5. DRY TYPE -transformatoren moeten werken binnen opgegeven belasting- en spanningslimieten.
6. Implementbeschermingsmaatregelen tegen harmonischen en spanningsschommelingen.
7. Installeer droge type transformatoren in gebieden vrij van brand-/explosie gevaren, vervuiling, corrosie of overmatige trillingen, hetzij binnen of buiten.
8. Naar aanleiding van regelmatige onderhoudspraktijken volgens de aanbevelingen van de fabrikant.
9.DRY Type Transformers moeten werken binnen hun opgegeven overbelastingscapaciteit.
10. Bantin lage geluidsniveaus in droge type transformatoren.
