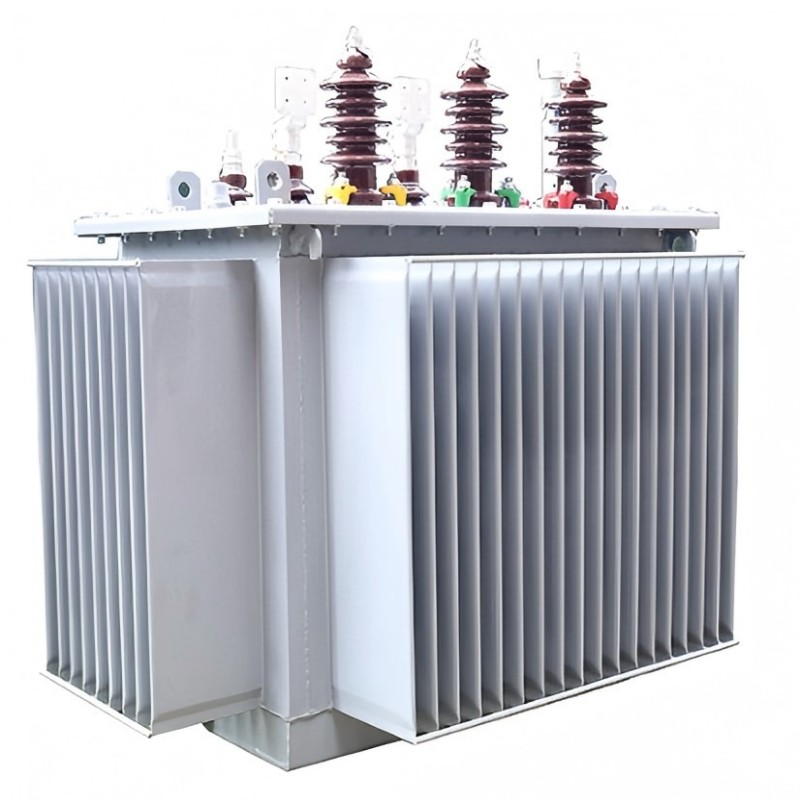

Olie ondergedompelde transformatoren gebruiken isolerende olie als medium voor isolatie en koeling. De isolerende olie bedekt de wikkelingen en de kern, in staat om de warmte te absorberen die wordt gegenereerd tijdens de werking van de apparatuur. Deze hitte wordt vervolgens in de lucht gedissipeerd door natuurlijke convectie of door middel van fans. Bij gebruik als de belangrijkste transformator is een transformator met grote capaciteit meestal van het olie-ondergedompelde type.
Isolerende olie heeft een hoge specifieke warmtecapaciteit, waardoor het grote hoeveelheden warmte kan absorberen en opslaan. Dit zorgt ervoor dat hitte die wordt gegenereerd tijdens de werking van apparatuur gelijkmatig is verdwenen, waardoor oververhitting en de bijbehorende effecten ervan worden voorkomen.
2. Sterke isolatieprestaties
Transformatorolie heeft een hoge diëlektrische sterkte, waardoor deze volledig kan worden geïntegreerd met isolatiekapitaal om de isolatiesterkte te verbeteren.
3. Sterke overbelastingscapaciteit
Olie-stimuleerde transformatoren kunnen de belastingen weerstaan die hun nominale capaciteit voor korte periodes overschrijden. De temperatuur van de olie stijgt relatief langzaam en biedt een buffer voor de belasting.
4. Sterke beschermingsmogelijkheden
Isolerende olie bedekt de interne componenten van de transformator, waardoor ze in contact komen met lucht en de levensduur van de apparatuur verlengen.
5. Uitstekende boog-verstaanvaartprestaties
Het isoleren van olie ontleedt bij hoge temperaturen om gassen te produceren met boogspeenmogelijkheden, die snel bogen kunnen doven.
6. Kop effectief
Onder dezelfde capaciteit hebben olie-darmgevormde transformatoren lagere productiekosten en lagere no-load verliezen.
Isolerende olie
Isolerend en koelmedium voor transformatoren, voldoen aan de standaard van een afbraakspanning groter dan 40kV.
Kern
Een gesloten magnetisch circuit gevormd door gelamineerde siliciumstalen vellen, wat de logistieke verliezen vermindert.
Wikkeling
Hoge/laagspanningsspoelen gemaakt van koper- of aluminium draden, waarbij elke bocht in isolatiekap is gewikkeld.
Olietank
Houdt de isolerende olie, wikkelingen en kern vast; Een verzegelde container die voorkomt dat binnendringen van externe lucht.
Radiator
Radiatoren en vinnen worden meestal op de olietank geïnstalleerd om het warmteafvoergebied te vergroten en een betere warmtedissipatie te bereiken.
Oliereservoir
Reguleert het olievolume, vermindert olie -oxidatie en isoleert lucht.
Bus
Gemaakt van keramische of samengestelde isolatoren, leidt het de kronkelende leads uit de olietank. Laagspanningsbussen zijn meestal kleiner dan hoogspanningsbussen.
Relais
Bewaakt gassen in de olie en geeft een alarm uit in geval van een fout.
Drukklep
Kan snel de interne druk tijdens de werking vrijgeven om barsten te voorkomen vanwege overmatige lokale druk.
Olieniveau -meter/olietemperatuurmeter
Hiermee kunnen operators duidelijk waarnemen veranderingen in de olietemperatuur en de olieomstandigheden bewaken, waardoor proactieve probleemoplossing mogelijk wordt.
